設備描述：

電弧爐爐殼由上爐殼、下?tīng)t殼，偏心底出鋼機構和管式水冷爐壁組成。

上爐殼是由鋼管焊成的圓桶型結構作支架，內掛水冷爐壁，水冷頂蓋安裝在偏心區內。

水冷爐壁為水冷密排管式結構，均布在上爐殼內壁，偏心區頂蓋也為水冷密排管式結構，進出水均設有球閥。總進水有壓力傳感儀表及溫度檢測，總進水壓力可在計算機上顯示。

下?tīng)t殼是由圓筒形爐殼和碟形爐底焊接而成，并帶有偏心底出鋼口。

偏心底

出鋼時需在爐中留10~15％的余鋼，爐體傾動12-15度即可完成出鋼，爐役后期若爐底有凹坑，爐體.大可傾動20度，將殘鋼倒盡。

上爐殼和下?tīng)t殼之間用銷軸聯接，便于拆卸，爐體上有牢固的吊耳，因此爐殼可整體吊出或吊入。

爐門框及爐門、爐門液壓缸設計為全水冷結構，預留有爐門碳氧槍操作的空間。

EBT出鋼開閉采用液壓驅動，液壓缸為全水冷結構。

電弧爐上爐殼：

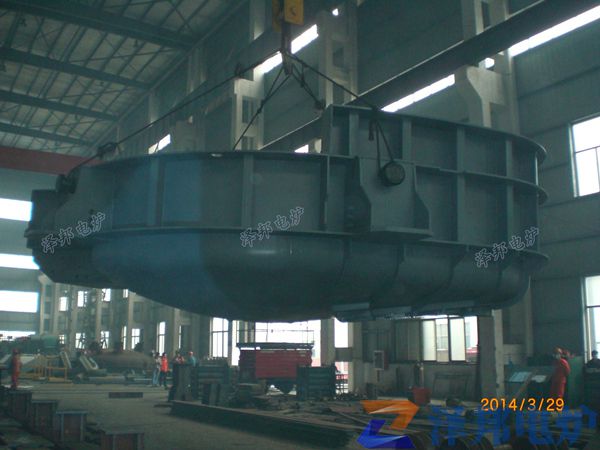

電弧爐下?tīng)t殼：
