鐵水罐運輸車總裝效果圖

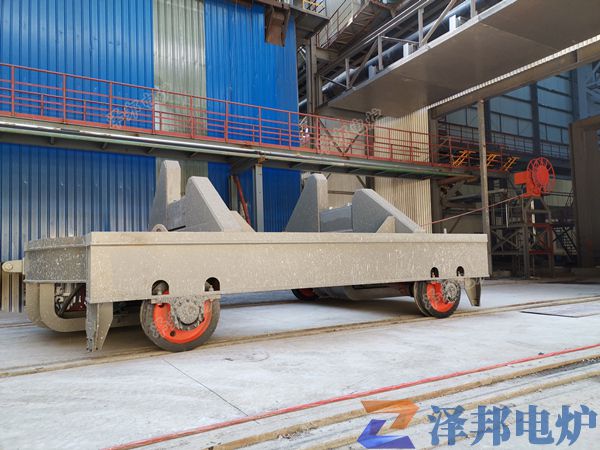

鐵水罐運輸車

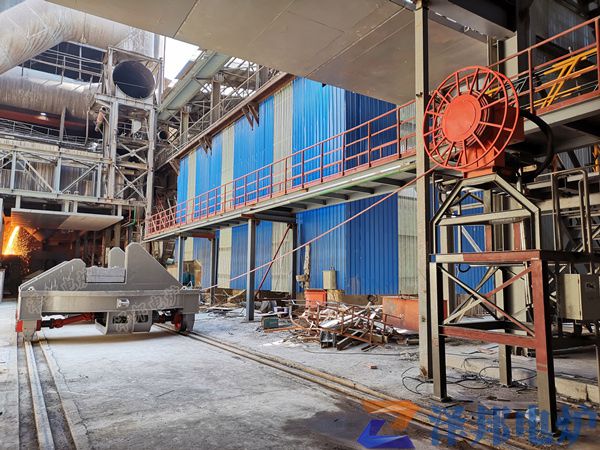

鐵水罐運輸車電纜卷筒

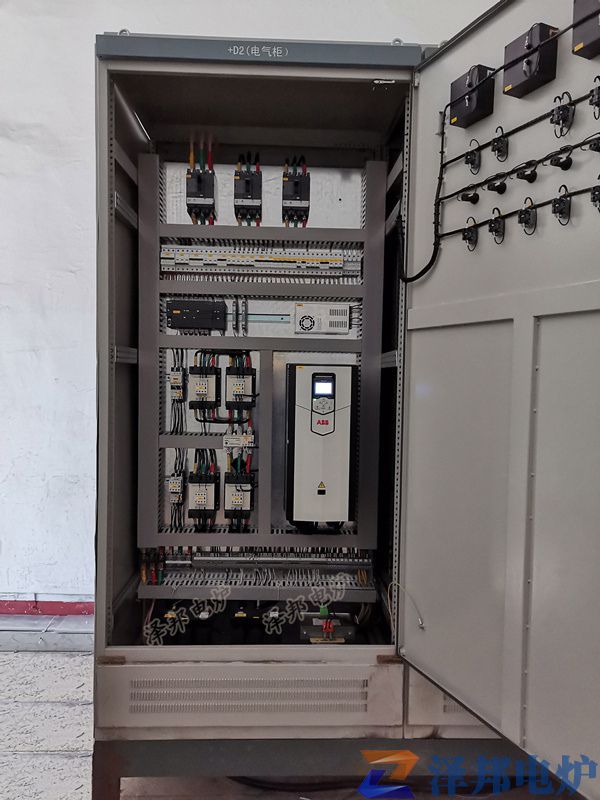

鐵水罐運輸車電氣柜
一．鐵水罐運輸車功能：
鐵水罐運輸車由運輸車和鋼包稱量秤組合而成，鋼包稱量秤安裝在運輸車鋼包座上。在鋼包吊入運輸車時，稱量秤對裝入運輸車內的鋼包進行稱量，稱量數據通過無線傳輸到控制室內的稱重顯示儀表，室外大屏幕顯示器與室內稱重儀表同步顯示運輸車內鋼包的總重。稱量完成后運輸車再行至指定位置。
二．鐵水罐運輸車技術參數：
額定載重量：100t
運輸車車身長度~8150mm，車身寬度~4800mm。
運輸車走行速度：30m/min，變頻調速。
走行距離： 85m。
軌道中心距：4000mm。
走行軌道： QU120
驅動方式：電動驅動、自行式。
供電方式：電纜卷筒。
行走電機供電電壓：AC380V 50HZ
稱量電壓：AC220V 50±1HZ
三．主要組成：
1.鐵水罐運輸車主要組成：
序 號 | 名 稱 | 技 術 要 求 | 數 量 | 備 注 |
1 | 車體 | 承載120t | 1套 | |
2 | 驅動裝置 | 2套 | ||
2.1 | 車輪踏面直徑 | Φ800 | 4只 | 雙輪緣 |
2.2 | 減速機 | 焊接殼體 | 2臺 | 硬齒面 |
2.3 | 驅動電機 | 額定功率：22KW | 2臺 | 三相異步電動機 |
2.4 | 齒式聯軸器 | 2套 | 車輪中間連接 | |
3 | 驅動裝置防護裝置 | 2套 | ||
4 | 牽引裝置 | 2套 | ||
5 | 閃光音響報警裝置 | TBJ-150 AC220V | 1臺 | |
5.1 | 音響報警防護裝置 | 1套 | ||
6 | 旋轉式電纜引出裝置 | 1套 | ||
7 | 力矩式電纜卷筒 | 1臺 | ||
8 | 卷筒專用電纜 | 60m×2 | 國產優質產品 | |
9 | 行走控制柜 | 1臺 | 防護等級IP54 | |
柜內控制回路及電氣元件 | ||||
9.1 | 變頻器控制回路 | |||
斷路器 | 1臺 | 與車體走行聯動 | ||
交流接觸器 | 1臺 | 施耐德產品 | ||
變頻器 | 1臺 | ABB ACS880 | ||
9.2 | 電纜卷筒供電回路 | 與車體走行聯動 | ||
斷路器 | 1臺 | 施耐德產品 | ||
交流接觸器 | 1臺 | 施耐德產品 | ||
熱繼電器 | 1臺 | 施耐德產品 | ||
9.3 | 閃光音響報警控制回路 | 與車體走行聯動 | ||
斷路器 | 1臺 | 施耐德產品 | ||
交流接觸器 | 1臺 | 施耐德產品 | ||
9.4 | 稱量供電回路 | |||
小型斷路器 | 1只 | 施耐德產品 | ||
10 | 車體開關箱 | 1臺 | 防護等級IP54 | |
內裝 | ||||
驅動電機供電分開關 | 1只 | |||
閃光報警器 稱量回路供電中間端子 | 1套 | |||
11 | 車體電纜配線、配管 | 1套 |
2.鋼包稱量秤主要組成：
序 號 | 名 稱 | 技 術 要 求 | 數 量 | 備 注 |
1 | 稱重箱 | CLX-100t | 2臺 | 寧波中和 |
2 | 稱重傳感器 | CZL-YB-7CH/50t | 4只 | 帶安裝連接件 |
3 | 無線稱重發射器 | XK3101T-JX-4N | 1臺 | 供電AC220V |
4 | 無線接收稱重儀 | XK3101GR | 1臺 | RS232C、4～20mA |
5 | 壁掛式儀表箱 | 防塵儀表箱 | 1只 | 前門嵌鋼化玻璃 |
6 | 大屏幕顯示器 | DX-IIA-4.5-12″-2 | 1臺 | 顯示實際稱量重量 |
7 | 補償接線盒 | JX-4 | 1只 | |
8 | 電纜 | 60m×2 |
