煉鋼電弧爐是利用電弧熱熔煉廢鋼等爐料產出液態鋼的設備。煉鋼電弧爐成套設備包括爐體、機械設備和電器系統3部分。

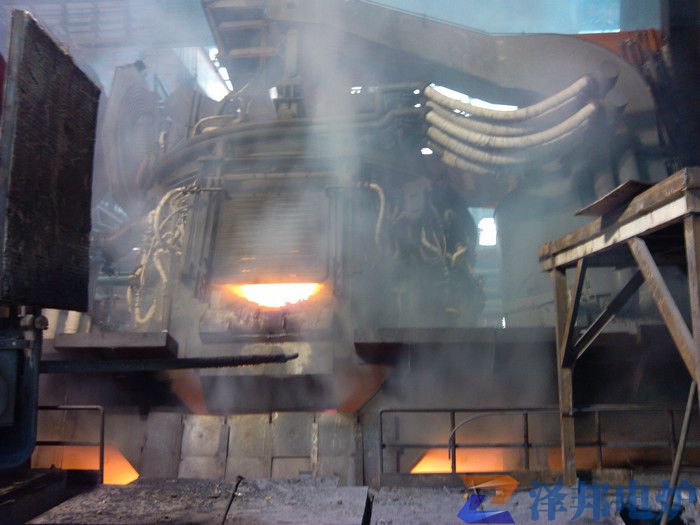

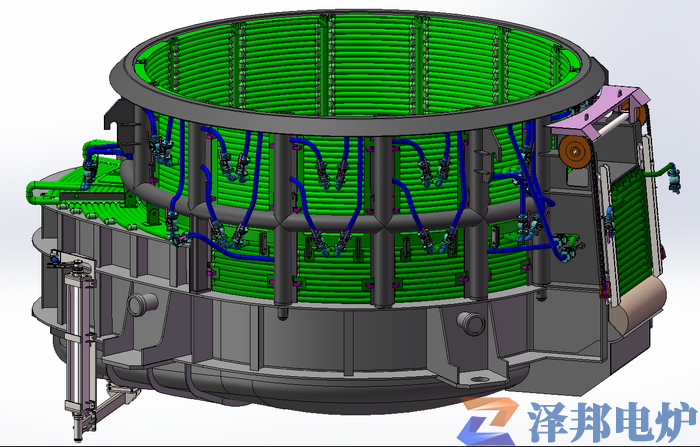

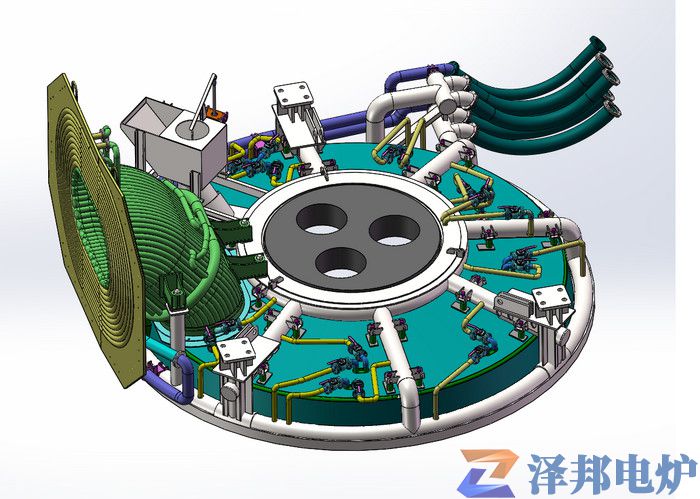

電弧爐爐體呈茶壺形，是煉鋼反應容器。爐體由爐身和爐蓋(爐頂)組成。爐身外殼用鋼板制作，其內為爐襯。爐墻由鎂磚(MgO)或鉻鎂磚(Cr2O3、MgO)砌筑。爐底呈盆形，黏土磚和鎂磚之上有鎂砂燒(打)結層。酸性爐爐襯用石英磚(SiO2)及石英砂修砌。對爐襯耐火材料除有強度、耐高溫及絕熱的基本要求外，還要求能承受爐渣的化學侵蝕，爐溫反復急變的熱沖擊及爐料塊和操作機械的碰撞。爐門和出鋼槽分別設在爐身直徑的兩端。爐門框和爐門蓋都通水冷卻，兩者之間接觸嚴密以便保持爐內還原氣氛。出鋼口用碎白云石堵塞，出鋼時用鋼釬鑿開。大容量的電弧爐為了操作方便，開設第2個爐門，與第1個門成90。設置。爐蓋用高鋁磚或鉻鎂磚嵌砌于鋼制爐蓋圈內，呈拱形。爐蓋圈坐于爐壁上面，與爐身外殼相接觸的地方有沙封，其作用也是為保持爐子的密封，并便于爐蓋的對位。三根電極經由爐蓋中央三個互相等距的水冷密封圈(電極孔)伸入爐內。電極應具有良好導電性、足夠的機械強度和抗熱震的穩定結構，并且含雜質少，實際生產中多采用優質石墨電極。每根電極兩端分別制成陰、陽螺紋，以便于電極的接續。由于不可避免的高溫氧化、熱崩及機械損傷等原因，每噸鋼平均消耗電極3～7kg。

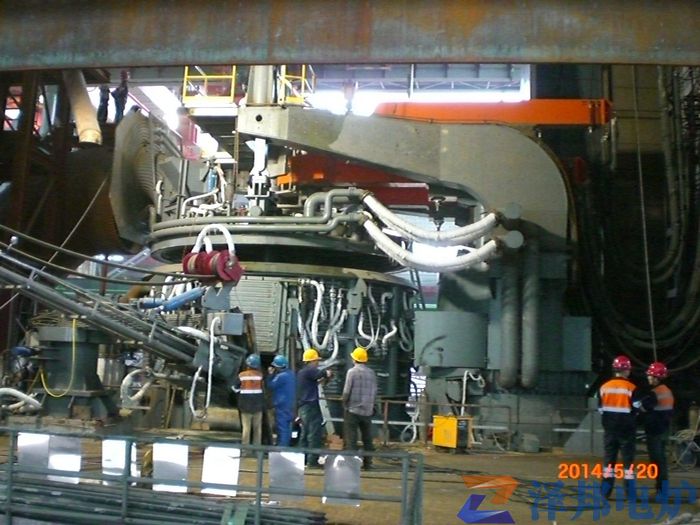

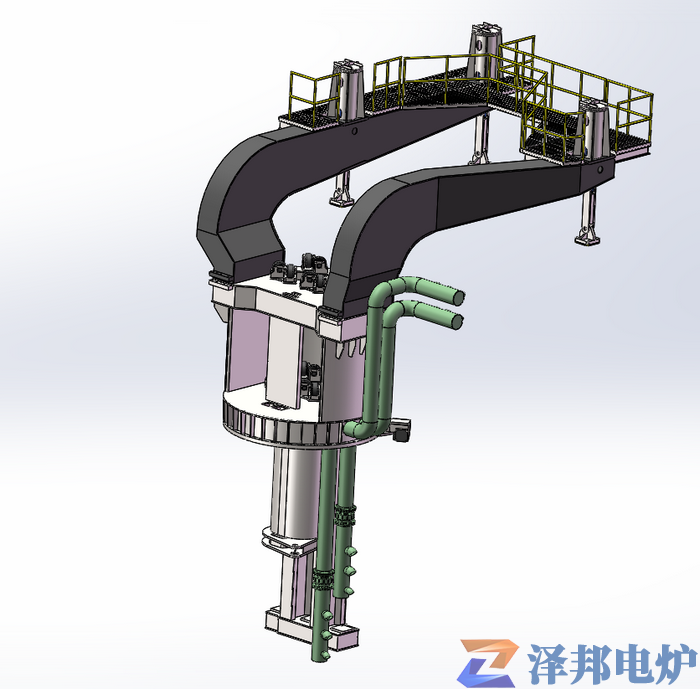

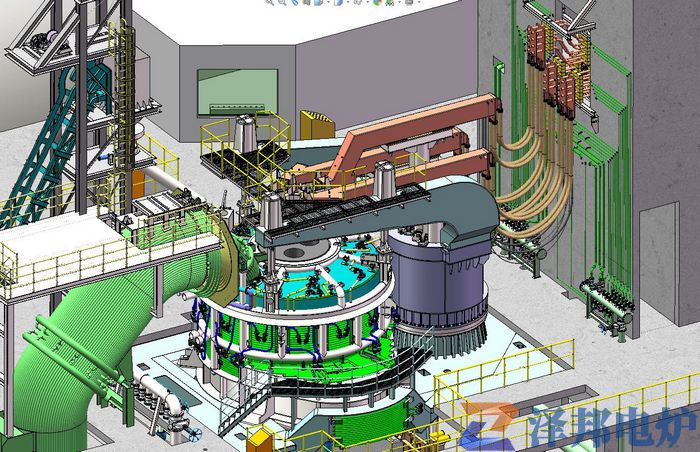

爐子的機械設備按煉鋼操作的需要和便利，設計并配置于爐體的上方、下部和側面。爐子出鋼槽一側稱為爐后，爐門一側則稱爐前，爐身的一旁有3根電極支柱，每根支柱上均備有一個電極升降柱，升降柱上帶有水平電極橫臂，其末端為水冷電極夾持器，夾住伸入爐內的電極。電極升降柱的作用是調整爐內電弧長度(改變功率)，對影響爐內電弧功率的偶然因素作出及時、快速的反應，保持各工藝階段給定電弧功率的穩定。升降柱的驅動及方向根據實際功率與給定功率之偏差，通過自動控制系統給出的指令進行。爐蓋和電極橫臂之間有一懸臂式或龍門式的小平臺，在此進行電極的接續和放置爐頂?shù)膯㈤]機構，小爐子則無此平臺，電極接續在爐頂上進行。爐體置于其下部的傾動式爐座上。爐座的上平臺即為煉鋼操作平臺。爐座載于混凝土基礎上，通過弧形梁與基礎上的水平軌梁相嚙合。運作傾動機構可使?fàn)t體連同電極柱系統作為一個整體向爐后傾動出鋼或向爐前傾動出渣。混凝土基礎之間敷設鐵路線，鋼包車和渣車沿此線出入。

機械設備的設計和配置隨爐子容量不同有明顯差異。小爐子通常可由爐門用人工或裝料機裝料；而大爐子一般均用料筐自爐子頂部裝入。
